DC-Taster
Messtaster T mit Signalkonditionierung in Kabelbox,
Ausgangssignal ±10 VDC für den spezifizierten Messhub
Anwendung | wie Messtaster T-Reihe | |
---|---|---|
Einspannschaft | 8h6 | |
Dimension | Kabelbox 58 x 35 x 16 mm | |
Speisung | Speisespannung 5, 12 oder 24 VDC (±10 %) (bei Bestellung angeben) Stromaufnahme 120, 50 bzw 25 mA |
|
Signalspannung | ±10 VDC für den spezifizierten Messhub (andere Spezifikationen auf Anfrage) |
|
Anschlüsse | Speisung und Signal: Kabel PVC, Länge 1 m, offenes Kabelende Messtaster fest mit Kabelbox verbunden, Kabel PUR, Länge 2 m |
|
Modelle |
Messtaster T101/T102 Messhub ±1 mm Messtaster T201/T202 Messhub ±1 mm Messtaster T301/T302 Messhub ±2 mm Messtaster T501/T502 Messhub ±5 mm Messtaster T521/T522 Messhub ±2 mm Messtaster T523/T524 Messhub ±1 mm |
|
Bestellbeispiel | T101F als DC Messtaster mit Speisung 24V: T302P als DC Messtaster mit Speisung 5V: |
T101FDC24V T302PDC5V |

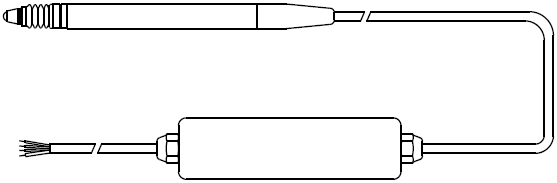

Zeichnung | ||
Preis | » Preisliste [PDF] |
