Konturennormal CN 181

Bestellnummer Bezeichnung Preis in €

100.016

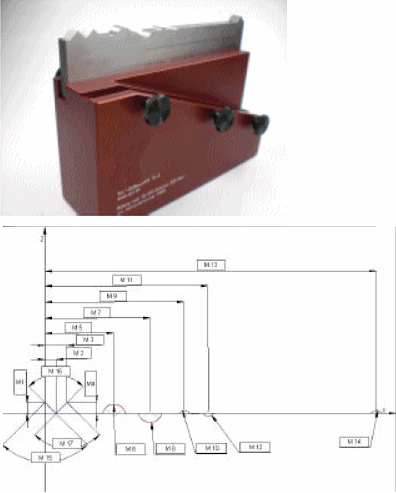

Abbildung Konturennormal CN 181

Konturennormal CN 181

Zur Durchführung von rückführbaren Bestätigungs- und Annahmeprüfungen an Konturenmesssytemen nach neuen Richtlinien VDI/VDE 2629 inkl. Qualitätsprüfzertifikat

Gesamtlänge 180 mm mit 8 Formelementen-höchste Genauigkeit mit sehr geringer Formabweichung der Elemente.

  • 2x Winkel 90° konvex
  • 1x Winkel 90° konkav
  • 3x Radius konvex
  • 2x Radius konkav
  • + Abstands- (X) und Höhenmaße (Z)

inkl. Aufnahmesockel zum Messen in 0° und 20° Schräglage

€ 1.550,00

Merkmal M1 M2 M3 M4 M5 M6
Ist-Wert 5,5324 mm 5,5026 mm 11,0065 mm 5,5360 mm 34,5062 mm 6,0010 mm
Merkmal M7 M8 M9 M10 M11 M12
Ist-Wert 52,5090 mm 6,0006 mm 69,5087 mm 3,0002 mm 81,5107 mm 3,0006 mm
Merkmal M13 M14 M15 M16 M17
Ist-Wert 165,5122 mm 3,0006 mm 90° 0' 21" 89° 59' 8" 89° 59' 14"



DKD-Kalibrierung für CN 181 (auch für CN 180)

Bestellnummer Bezeichnung Preis in €

100.016 DKD

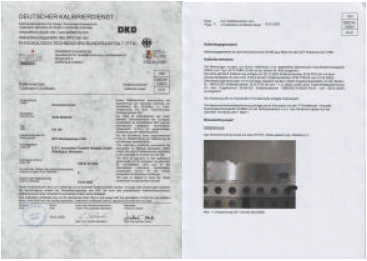

Abbildung Zertifikat der DKD Kalibrierung fr CN 180

DKD-Kalibrierung für CN 181
(auch für CN 180)

€ 660,00



Änderungen und Irrtümer vorbehalten.
