DIN-Schienen-Modul

Signalkonditionierung in Gehäuse für DIN-Schienen für Messtaster T
Ausgangssignal ±10 VDC bzw. ±5 VDC, je nach Messtastertyp

Anwendung Signalkonditionierung für Messtaster T mit
TESA kompatibler Halbbrückenschaltung
Dimension 86 x 35 x 58 mm (Höhe ab Schienenoberkante)
Speisung Speisespannung 5, 12 oder 24 VDC (±10 %) (bei Bestellung angeben)
Stromaufnahme 120, 50 bzw 25 mA
Signalspannung ±10 VDC für Messtaster
T101 / T102    Messhub ±1 mm
T201 / T202    Messhub ±1 mm
T301 / T302    Messhub ±2 mm
T401 / T402    Messhub ±1 mm
T501 / T502    Messhub ±5 mm (für Abgleich 1:5)
T521 / T522    Messhub ±2 mm
T523 / T524    Messhub ±1 mm

±5 VDC für Messtaster
T501 / T502    Messhub ±5 mm (für Standardabgleich 1:10)

Andere Spezifikationen auf Anfrage
Anschlüsse Speisung und Signal: Schraubklemmen
Messtaster: Buchse 5 Pol, 270 °
Tasterspeisung 3 V ±0.5 % RMS / 15 kHz ±5 %
Empfindlichkeit 73.75 mV/(Vmm) (an R = 2 kOhm ±0.1 %)
Bestellbeispiel Spezifikationen

DIN-Modul mit

  • 12 V Speisung
  • Signalspannung ±10 V
  • Messhub ±1 mm
  • für T101
Bestellbezeichnung

DINMOD12V ±10V ±1mm (T101)

Bestellbeispiel Spezifikationen

DIN-Modul mit

  • 24 V Speisung
  • Signalspannung 0-10 V
  • Messhub ±5 mm
  • für T501 (mit Abgleich 1:10)
Bestellbezeichnung

DINMOD24V 0-10V ±5mm (T501, 1:10)

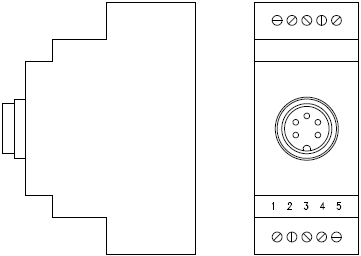

Zeichnung DIN-Schienen-Modul
Preis » Preisliste [PDF]
